如何安裝液體攪拌機（攪拌器）
一,、 頂插法
凡將攪拌器自攪拌槽之頂部插浸於槽內攪拌者謂之頂插法,，可分為中心插浸(圖A)、偏心插浸(圖B)及偏心斜插(圖C)等三種,。

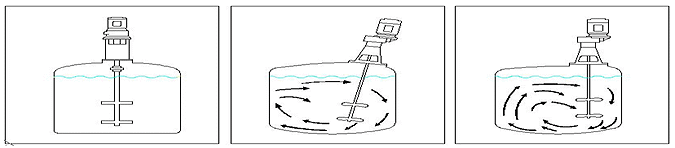

(A)中心插浸(B)偏心插浸(C)偏心斜插
A. 中心插浸在低黏度且無擋板阻流之操作時,，液體會產生打旋現象(圖D)，攪拌速度越快則打旋越強烈,，此種混合效率最低,，通常系加裝擋板加以消除(圖E),，在直立槽內加裝四個直立標準擋板組,，板寬約槽直徑之1/10~1/12左右，由於進一步增加板寬時并未發現動力增加,，故由輪葉動力消耗觀點看,，此項寬度并不能視為標準之板寬，因為實驗證明發現,，板寬范圍有助於流體上下打混,，并消除渦流現象。但是板數增加時,，動力消耗增加,。當液體黏度增加時，對擋板需求層度隨之降低,，板寬隨之減小,，擋板可與槽壁保留適度之空隙讓流體穿過，而不至於產生滯留現象,，更高黏度之液體則可采用斜角度方式安裝,。
B. 偏心插浸一般應用於小型槽之攪拌，將攪拌器自桶槽中心移開,，可為直立或斜角插浸,，有時不需采用檔板即可消除打旋現象。

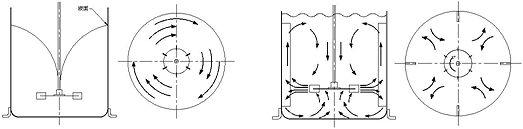

(圖D)打旋現象 (圖E)阻流板
二,、 側插法∶
在大型之儲槽中是防止打旋的方法之一,，將攪拌器插置於槽之側邊(圖F)，其中攪拌器應與桶徑方向保有一個夾角,。保留7°<β°<10°間,，此方式可產生良好之流態，若夾角不正確，則會發生混合不良現象,。由於桶槽內液體產生強大壓力,，此安裝方式必須裝置軸封防漏，選用時必須考慮成本問題,。

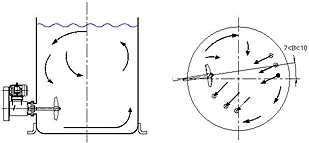

(F)側插法
低黏度檔板 中高黏度檔板 更高黏度檔板
