攪拌器 知識
攪拌器知識（一）
一、攪拌器定義:
攪拌器又稱攪拌槳或攪拌葉輪,，是攪拌反應器的關鍵部件,。
二、攪拌器功能:
提供攪拌過程所需要的能量和適宜的流動狀態,，以達到攪拌過程的目的,。 包括：
1、產生強大的總體流動,，以達到宏觀均勻 ,；
2,、產生強烈的湍動，使液體微團尺寸減小 ,。
三,、攪拌器工作原理:
攪拌器從電動機獲得機械能，推動物料（流體）運動,。攪拌器旋轉時把機械能傳遞給流體,，在攪拌器附近形成高湍動的充分混合區，并產生一股高速射流推動液體在攪拌容器內循環流動,。
四,、攪拌器和流型的關系:
1.流型與攪拌效果、攪拌功率的關系十分密切,。攪拌器的改進和新型攪拌器的開發往往從流型著手,。
2.流型的決定因素:取決于攪拌器的形式、攪拌容器和內構件幾何特征,，以及流體性質,、攪拌器轉速等因素。漿葉旋轉運動,，產生能量,，作用于液體，形成流動狀態,。關鍵在漿葉,，也與其它因素有關，如介質特性,，攪拌器的工作環境等,。
【注】流型：體循環流動的途徑。
五,、攪拌器和3種基本流型
攪拌機頂插式中心安裝立式圓筒的三種基本流型:徑向流,、軸向流、切向流,。三種流型通常同時存在, 軸向流與徑向流對混合起主要作用, 切向流應加以抑制, 采用擋板可削弱切向流,，增強軸向流和徑向流。

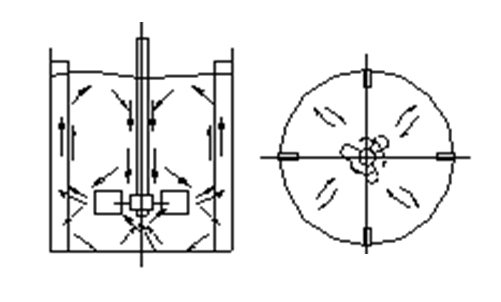

1.徑向流:
流體流動方向垂直于攪拌軸,，沿徑向流動,，碰到容器壁面分成二股流體分別向上、向下流動,，再回到葉端,，不穿過葉片，形成上、下二個循環流動,。
圖1攪拌器與流型 徑向流

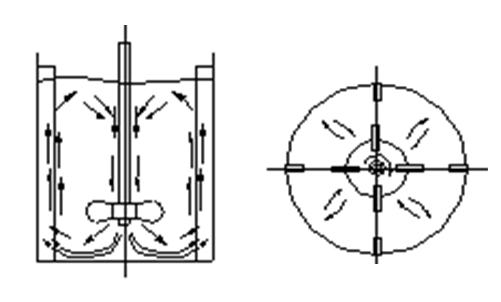

2.軸向流:
流體流動方向平行于攪拌軸,，流體由槳葉推動，使流體向下流動,，遇到容器底面再向上翻,，形成上下循環流。
圖2 攪拌器與流型 軸向流

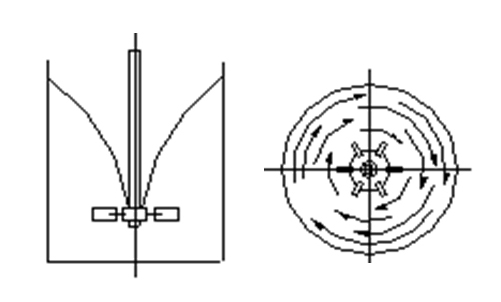

3.切向流:
無擋板的容器內,，流體繞軸作旋轉運動,，流速高時液體表面會形成漩渦，流體從槳葉周?chē)芟蚓砦翗~區的流量很小,，混合效果很差,。
圖3 攪拌器與流型 切向流
六、攪拌器的種類：
以下從攪拌和流型的關系,、攪拌器的外形結構以及攪拌的用途3個方面對攪拌器進行詳細分類：
1.按流體流動形態分：
軸向流攪拌器,、徑向流攪拌器、混合流攪拌器
2.按結構分類：
1）平葉：槳式,、渦輪式,、框式和錨式的槳葉都有平葉和折葉兩種結構
2）折葉：
3）螺旋面葉：推進式、螺桿式和螺帶式的槳葉為螺旋面葉
3.按攪拌用途分：
1）低粘度流體用攪拌器：推進式,、長薄葉螺旋槳,、槳式、開啟渦輪式,、圓盤渦輪式,、布魯馬金式、板框槳式,、三葉后彎式,、MIG和改進MIG等。
2）高粘度流體用攪拌器：錨式,、框式、鋸齒圓盤式,、螺旋槳式,、螺帶式（單螺帶、雙螺帶）,、螺旋—螺帶式等,。
槳式、推進式,、渦輪式和錨式攪拌器在攪拌反應設備中應用最為廣泛,，據統計約占攪拌器總數的75～80％。
七、攪拌器的選擇思路：
1）攪拌器選型一般從3個方面考慮：攪拌的目的,、物料粘度和攪拌器容積的大小,。
2）選用時除滿足工藝要求外，還用考慮功耗,、操作費用,，以及制造、維護和檢修等因素,。
以上是關于攪拌器的知識匯總,，本欄目知識僅供參考，具體了解攪拌器以及具體條件下的攪拌器選型,，可致電15995049000何工詳細咨詢,，想了解其他各種分類攪拌器的定義、適用范圍和相關參數,，可點擊《攪拌器知識二》,。
（本文內容來源于網絡和相關行業專業資料，由中實三水整理 www.xinlvju.com ）
