按3不同方式分類的攪拌器類型及其結構圖匯總表
攪拌器也稱為攪拌槳，種類繁多,，常用3種分類方式包括：按流體流動形態分類法,、按結構分類法和按攪拌用途分類法。常用的攪拌器有槳式、推進式,、旋槳式,、渦輪式、錨式,、框式和螺帶式等,，而其中槳式、推進式,、渦輪式和錨式攪拌器在攪拌反應設備中應用最為廣泛,，據統計約占攪拌器總數的75～80％。以下匯總表是根據行業相關資料整理總結的按3不同分類方式分類的全部攪拌器的類型及其結構圖：
|
分類 方式 |
類型 |
結構圖 |
|
|
按流體 流動 形態 |
軸向流 攪拌器 |

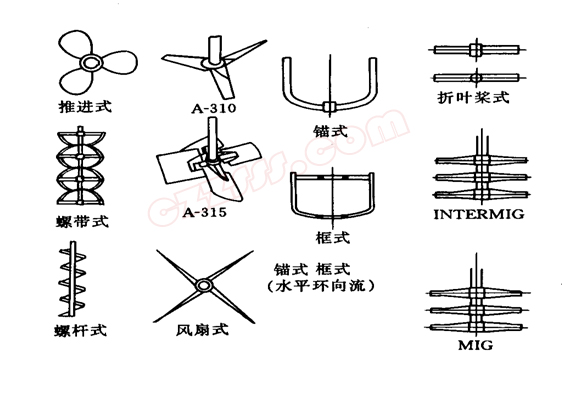

推進式,、螺帶式,、螺桿式、風扇式,、錨式,、框式、MIG槳,、折葉槳式 |
|
|
徑向流 攪拌器 |

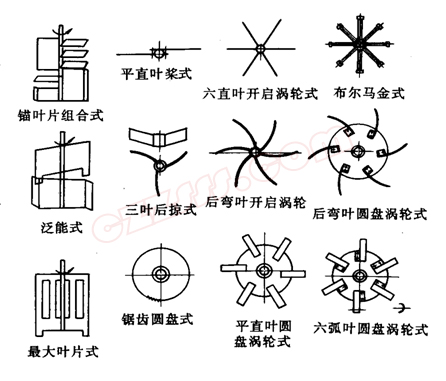

葉片組合式,、泛能式、最大葉片式,、平直葉槳式,、三葉后掠式、鋸齒圓盤式,、六直葉開啟渦輪,、后彎葉開啟渦輪、平直葉圓盤渦輪,、六弧葉圓盤渦輪,、后彎葉圓盤渦輪、布魯馬金式,。 |
|
|
|
混合流 攪拌器 |

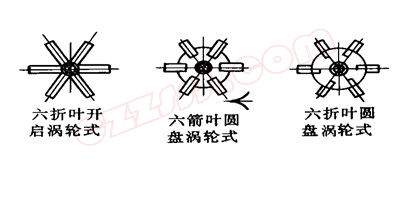

六折葉開啟渦輪式,、六箭葉圓盤渦輪、六折葉圓盤渦輪 |
|
|
|
按結構 |
平葉 |
槳式,、渦輪式,、框式和錨式的槳葉都有平葉和折葉兩種結構 |
|
|
折葉 |
|||
|
螺旋面葉 |
推進式、螺桿式和螺帶式的槳葉為螺旋面葉 |
||
|
按攪拌 用途 |
低粘度 流體 攪拌器 |
推進式,、長薄葉螺旋槳,、槳式、開啟渦輪式,、圓盤渦輪式,、布魯馬金式、板框槳式、三葉后彎式,、MIG和改進MIG等,。 |
|
|
高粘度 流體 攪拌器 |
錨式、框式,、鋸齒圓盤式,、螺旋槳式、螺帶式（單螺帶,、雙螺帶）,、螺旋—螺帶式等。 |
||

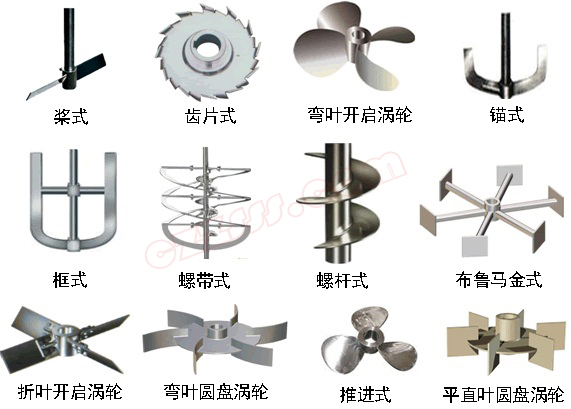

以上內容由中實三水科技整理供客戶選型參考用,，實際工況選型請咨詢本公司何工15995049000或行業專業人士,。公司網站：www.xinlvju.com www.czzsss.cn www.chzhzhsh.cn www.fensanji123.cn
